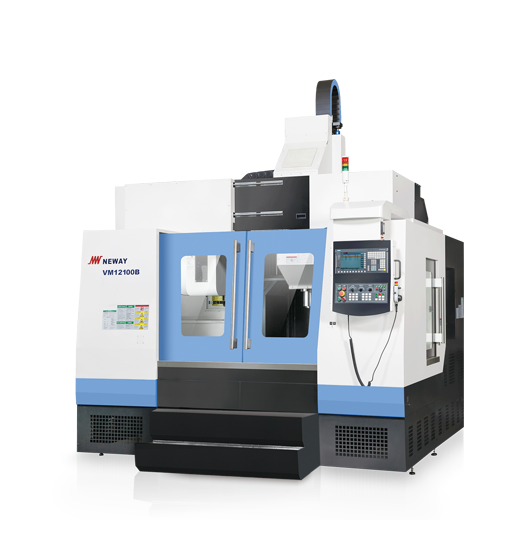

VM12100B
Конструкция портальной рамной конструкции
Мощное сверление и фрезерование
Большая зона обработки
Особенности продукта
Технические параметры
| Параметр | Ед. изм. | VM12100B |
| Размер стола | mm | 1200x1000 |
| Макс. нагрузка на стол | kg | 2000 |
| Ход осей X/Y/Z | mm | 1200/1200/600 |
| Расстояние от торца шпинделя до стола | mm | 200~800 [400~1000] [600~1200] |
| Расстояние от центра шпинделя до направляющих колонны | mm | 426 |
| Скорость быстрого хода осей X/Y/Z | m/min | 30/30/24 |
| Мощность двигателя шпинделя | kW | 15/18.5 |
| Макс. скорость шпинделя | rpm | 5000 |
| Конус шпинделя | - | 7:24 taper NO.50 |
| Количество инструментов (дисковый тип) | Pc | 24 |
| Хвостовик инструмента | - | MAS403 BT50 |
| Макс. диаметр/длина/масса инструмента | mm/mm/kg | Φ110/350/15 |
| Время смены инструмента T-T | s | 2.5 |
| Сверление (нормализованная углеродистая сталь) | mm | Φ60 |
| Нарезание резьбы (нормализованная углеродистая сталь) | mm | M36 |
| Фрезерование (нормализованная углеродистая сталь) | cm3/min | 350 |
| Система ЧПУ | - | NEWAY FANUC [SIEMENS、Mitsubishi] |
| Транспортер стружки | - | side way (rear) |
| Масса станка | kg | 15000 |
