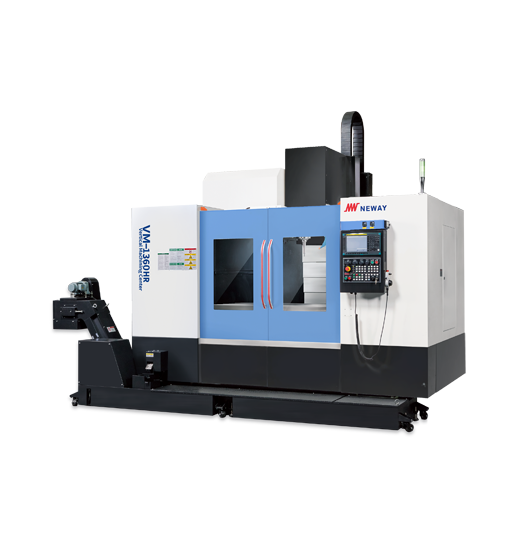

VM1360HR

высокомоментный шпиндельный двигатель

Столбец «обратная Y»

Конструкция с коробчатыми направляющими

VM1360HR

Особенности продукта

Технические параметры

ПараметрЕд. изм.VM1150SR/HRVM1360SR/HRVM1360RZVM1780SR/HRVM1780RZ
Размер столаmm1100×5201350×6001350×6001700×8001700×800
Макс. нагрузка на столkg7501000100015001500
Ход осей X/Y/Zmm1000/520/5601200/600/6001200/600/6001500/800/6801500/800/680
Расстояние от торца шпинделя до столаmm150～710150～750120~720150～830150～830
Расстояние от центра шпинделя до направляющих колонныmm590665665868880
Скорость быстрого хода осей X/Y/Zm/min20/20/1820/20/1820/20/1818/18/1518/18/15
Мощность двигателя шпинделяkW7.5/1111/1511/1515/18.515/18.5
Макс. скорость шпинделяrpm800080006000(gear drive)60006000(gear drive)
Конус шпинделя-7:24   taper  NO.40 7:24   taper  NO.40 7:24 taper  NO.40 7:24 taper  NO.40 7:24 taper  NO.40
Контроль температуры шпинделя-Oil   cooler [water cooler]Oil   cooler [water cooler]Oil cooler [water   cooler]Oil cooler [water   cooler]Oil cooler [water   cooler]
Количество инструментов (дисковый тип)Pc2424242424
Хвостовик инструмента-MAS403   BT40MAS403   BT40MAS403 BT50MAS403 BT50MAS403 BT50
Макс. диаметр/длина/масса инструментаmm/mm/kgΦ80/300/8Φ80/300/8Φ110/350/15Φ110/350/15Φ110/350/15
Время смены инструмента T-Ts1.81.82.52.52.5
Сверление (нормализованная углеродистая сталь)mmΦ40Φ45Φ65Φ50Φ80
Нарезание резьбы (нормализованная углеродистая сталь)mmM20M24M40M30M50
Фрезерование (нормализованная углеродистая сталь)cm3/min200250360300420
Система ЧПУ-NEWAY FANUC [SIEMENS、Mitsubishi]
Транспортер стружки-side   wayside   wayside wayside wayside way
Масса станкаkg7000900090001300013300
