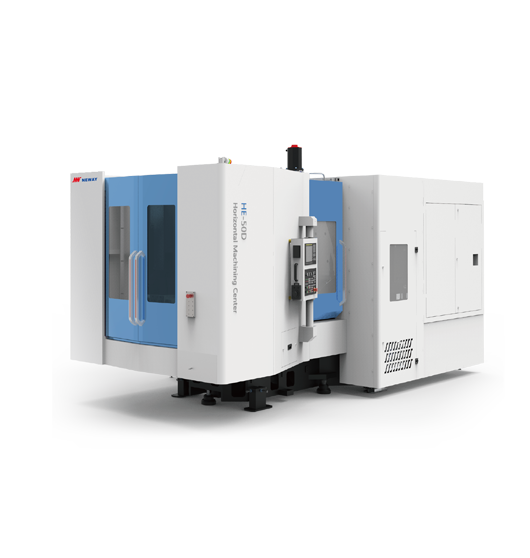

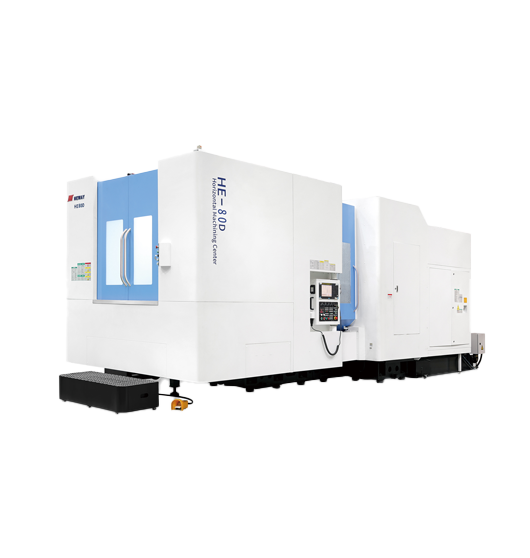

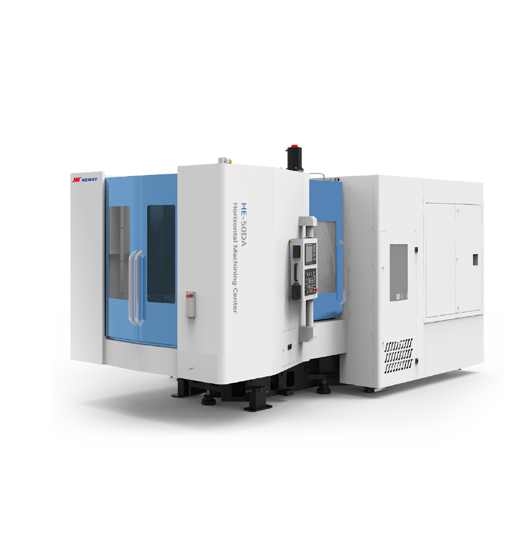

HE50D
Высокоскоростная структура
Легкие динамические движущиеся части
ШВП hollow охлаждение
Особенности продукта
Технические параметры
| Параметр | Ед. изм. | HE50S | HE50DA | HE63S | HE63D | HE80S | HE80D |
| Размер стола | mm | 500×500 | 2-500×500 | 630×630 | 2-630×630 | 800×800 | 2-800×800 |
| Макс. нагрузка на стол | kg | 500 | 500 | 1200 | 1200 | 1600 | 2000 |
| Индексация стола | - | 1°×360[0.001°×360000] | |||||
| Время смены стола | S | / | 12 | / | 16 | / | 16 |
| Привод смены стола | - | / | Motor | / | Hydraulic | / | Hydraulic |
| Макс. скорость вращения стола | r/min | 16 | 16 | 10 | 10 | 10 | 10 |
| Макс. диаметр/высота детали | mm | Φ800/1000 | Φ800/1000 | Φ1250/1300 | Φ1050/1300 | Φ1600/1800 | Φ1450/1450 |
| Ход осей X/Y/Z | mm | 730/730/800 | 750/750/800 | 1250/900/1000 | 1250/900/1000 | 1350/1000/1200 | 1400/1165/1200 |
| Расстояние от конца шпинделя до стола | mm | 70～870 | 25～825 | 140～1140 | 100～1100 | 140～1340 | 160～1360 |
| Расстояние от центра шпинделя до поверхности стола | mm | 170～900 | 50～800 | 160～1060 | 120～1020 | 160～1160 | 20～1185 |
| Быстрый ход X/Y/Z | m/min | 60 | 40 | 60 | 60 | 60 | 60 |
| Мощность двигателя шпинделя | kW | 18.5/37 | 15/18.5 | 18.5/30[26/45] | 18.5/30[26/45] | 22/35[26/45] | 22/35[26/45] |
| Макс. скорость шпинделя | rpm | 12000 | 6000 | 4500[10000] | 4500[10000] | 4500[10000] | 4500[10000] |
| Крутящий момент шпинделя | N.m | 104/226 | 143/236 | 649/1050[305/623] | 649/1050[305/623] | 770/1226[305/623] | 770/1226[305/623] |
| Конус шпинделя | - | 7:24 Taper NO.40 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 |
| Количество инструментов | Pcs | 40(Disc Type) | 24(Disc Type) | 40 | 40 | 40 | 40 |
| Хвостовик инструмента | - | MAS403 BT40 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 |
| Макс. диаметр/длина/масса инструмента | mm/mm/kg | Φ85/500/8 | Φ125/500/25 | Φ125/530/25 | Φ125/530/25 | Φ125/600/25 | Φ125/600/25 |
| Макс. размер инструмента (соседняя ячейка пуста) | mm | Φ170 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 |
| Время смены инструмента T-T | s | 1.5 | 3 | 2.8s (<25kg) /2.4s (<15kg) | 2.8s (<25kg) /2.4s (<15kg) | 2.8s (<25kg) /2.4s (<15kg) | 2.8s (<25kg) /2.4s (<15kg) |
| Сверление (нормализованная углеродистая сталь) | mm | Φ50 | Φ50 | Φ55 | Φ55 | Φ55 | Φ55 |
| Нарезание резьбы (нормализованная углеродистая сталь) | mm | M36 | M36 | M45 | M45 | M45 | M45 |
| Фрезерование (нормализованная углеродистая сталь) | cm3/min | 300 | 300 | 600 | 600 | 600 | 600 |
| Система ЧПУ | - | NEWAY FANUC [SIEMENS] | |||||
| Транспортер стружки | - | Z Axis Double Sprial + Rear-way Chain Type Chip Conveyor | |||||
| Масса станка | kg | 11000 | 12000 | 20000 | 20500 | 21000 | 22000 |
