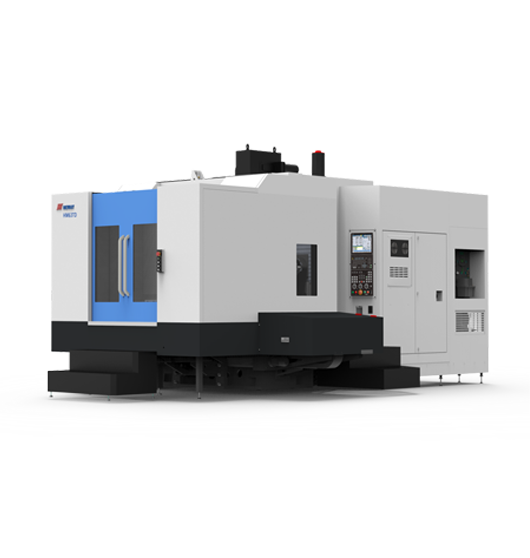

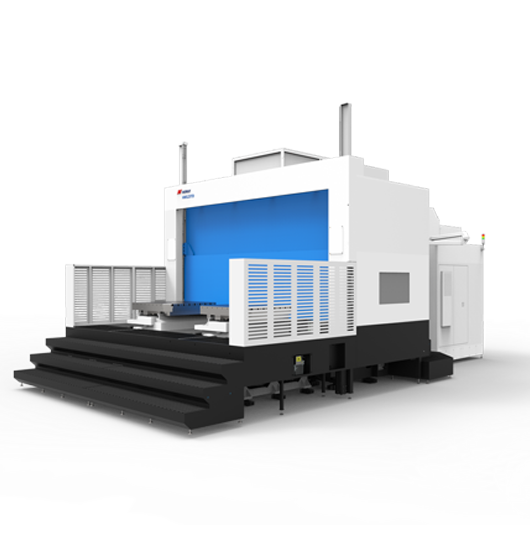

HM50TSA
Оптимизированная эргономичная конструкция машины.
Конструкция колонны с двухстоечной коробчатой рамой
Высокоточный поворотный стол
Особенности продукта
Технические параметры

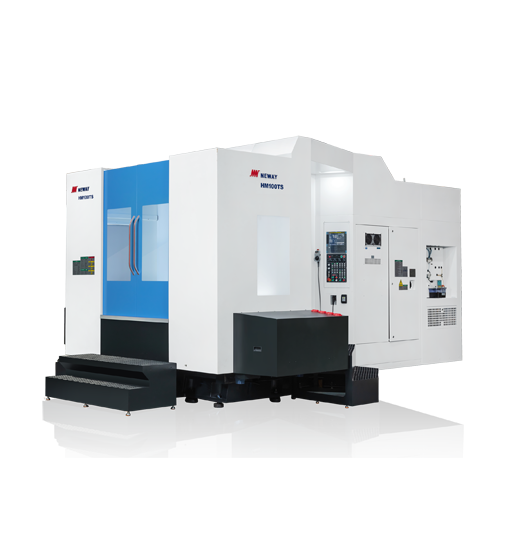

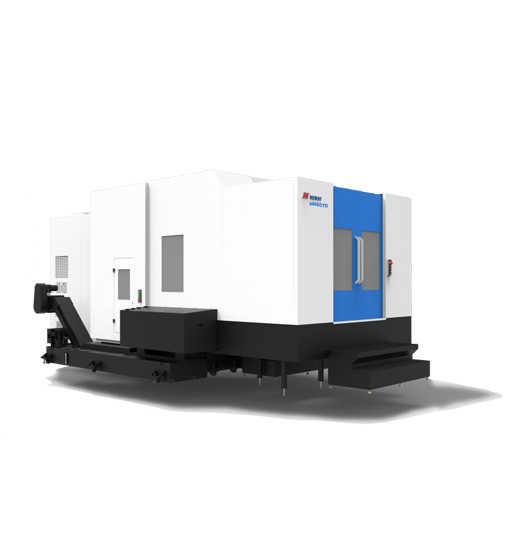

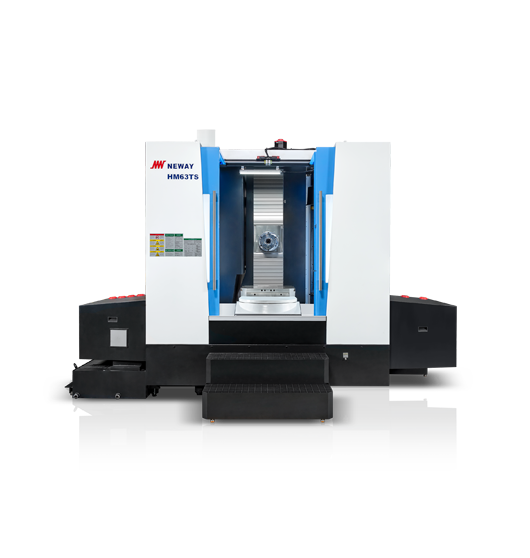

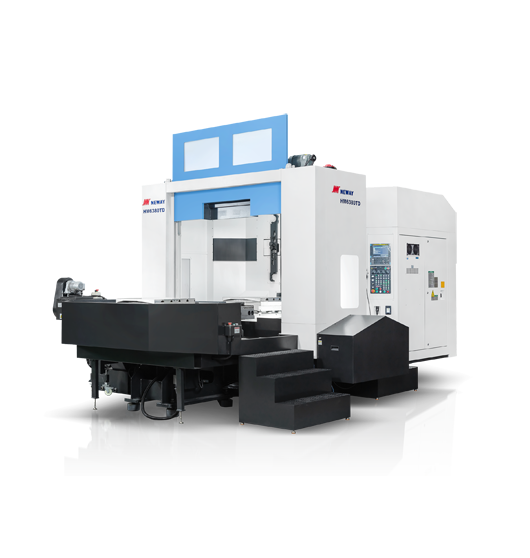

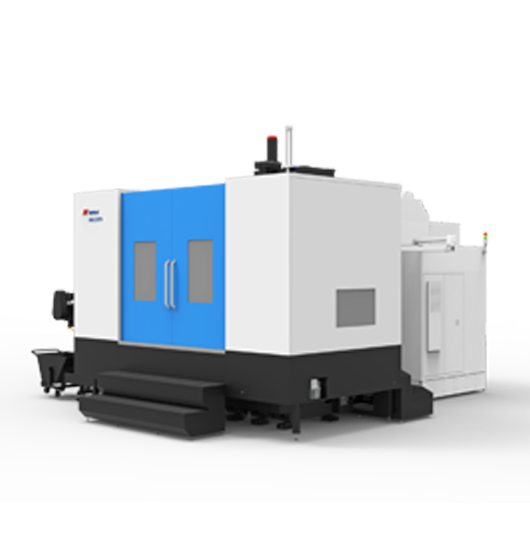

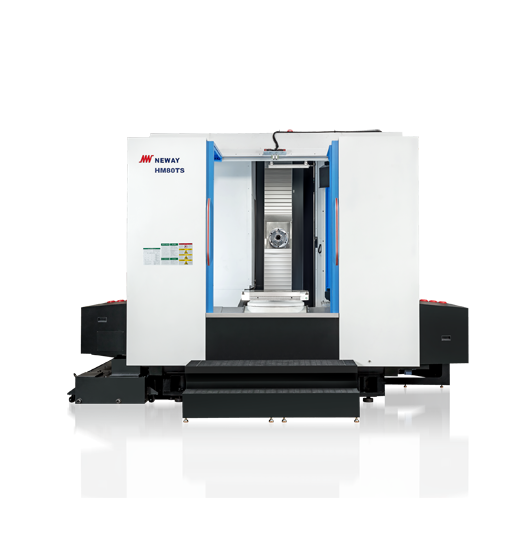

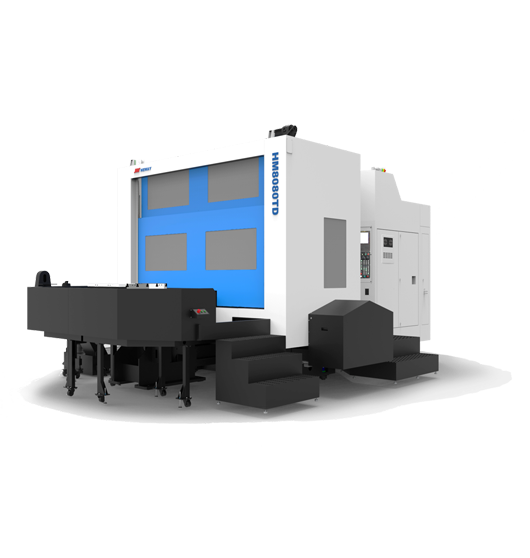

| Параметр | Ед. изм. | HM50TSA[63TEA] | HM50TD | HM63TS | HM63TD | HM6380TD | HM80TS | HM80TD | HM8080TD | HM100TS | HM100TL | HM100TD | HM125TS | HM125TBS | HM125TD | HM125TBD |
| Размер стола | mm | 500×500[630×630] | 2-500×500 | 630×630 | 2-630×630 | 2-630×800 | 800×800 | 2-800×800 | 2-800×800 | 1000×1000 | 1000×1000 | 2-1000×1000 | 1250×1250 | 1250×1250 | 2-1250×1250 | 2-1250×1250 |
| Макс. нагрузка на стол | kg | 700[1000] | 500 | 1200 | 1200 | 1200 | 1600 | 1600 | 1600 | 2000 | 3000 | 2000 | 4000 | 4000 | 4000 | 4000 |
| Индексация стола | - | 1°×360[0.001°×360000] | ||||||||||||||
| Время смены стола | S | / | 12 | / | 20 | 55 | / | 25 | 60 | / | / | 25 | / | / | 90 | 90 |
| Привод смены стола | - | / | Hydraulic | / | Hydraulic | Hydraulic | / | Servo Motor | Hydraulic | / | / | Servo Motor | / | / | Hydraulic | Hydraulic |
| Макс. скорость вращения стола | r/min | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 5.5 | 10 | 5.5 | 5.5 | 5.5 | 5.5 |
| Макс. диаметр/высота детали | mm | 1000×800[1200×1000] | 630×700 | 1000×1000 | 1000×1000 | 1000×1000 | 1300×1300 | 1200×1200 | 1750×1300 | 1300×1300 | 2000×2000 | 1300×1300 | 2000×2000 | 2000×2000 | 2000×1800 | 2000×1800 |
| Ход осей X/Y/Z | mm | 850×750×750[1000×800×800] | 750×600×650 | 1000×850×900 | 1000×850×900 | 1000×850×900 | 1400×1050×1050 | 1400×1050×1050 | 1400×1050×1050 | 1600×1100×1100 | 2100×1300×1300 | 1600×1100×1100 | 2200×1500×1500 | 2200×1500×1500×500(W) | 2200×1500×1500 | 2200×1500×1500×500(W) |
| Расстояние от конца шпинделя до стола | mm | 50～800[50～850] | 50～700 | 200～1100 | 200～1100 | 200～1100 | 250～1300 | 250～1300 | 250～1300 | 250～1350 | 300～1600 | 250～1350 | 300～1800 | 300～1800 | 300～1800 | 300～1800 |
| Расстояние от центра шпинделя до поверхности стола | mm | 0～750[0～800] | 100～700 | 80～930 | 80～930 | 0～850 | 120～1170 | 0～1050 | 0～1050 | 120～1220 | 120～1420 | 0～1100 | 120～1620 | 120～1620 | 120～1620 | 120～1620 |
| Быстрый ход X/Y/Z | m/min | 30/20/30 [Opt.30/24/30] | 30/20/30 [30/24/30] | 20 [30] | 20 [30] | 20 [30] | 16 [24] | 16 [24] | 16 [24] | 16 [24] | 20 | 16 [24] | 20 | 20/20/20/5(W) | 20 | 20/20/20/5(W) |
| Мощность двигателя шпинделя | kW | 15/18.5 [Opt.11/15] | 15/18.5 [11/15] | 15/18.5 [18.5/22] | 15/18.5 [18.5/22] | 15/18.5 [18.5/22] | 15/18.5 [22/26] | 15/18.5 [22/26] | 15/18.5 [22/26] | 15/18.5 [22/26] | 22/26 | 15/18.5 [22/26] | 22/26 | 22/26 | 22/26 | 22/26 |
| Макс. скорость шпинделя | rpm | 6000 | 6000 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 3500 | 4500 | 3500 |
| Крутящий момент шпинделя | N.m | 143/236 [Opt.140/191] | 143/236 [140/191] | 786/1050 [647/770] | 786/1050 [647/770] | 786/1050 [647/770] | 786/1050 [770/910] | 786/1050 [770/910] | 786/1050 [770/910] | 786/1050 [770/910] | 1155/1365 | 786/1050 [770/910] | 1155/1365 | 1155/1365 | 1155/1365 | 1155/1365 |
| Конус шпинделя | - | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 | 7:24 Taper NO.50 |
| Количество инструментов | Pcs | 24(Disc Type)[30(Disc Type)] | 24(Disc Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) | 40(Chain Type) |
| Хвостовик инструмента | - | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 |
| Макс. диаметр/длина/масса инструмента | mm/mm/kg | Φ120/400/20[Φ112/500/25] | Φ110/350/20 | Φ125/400/25 | Φ125/400/25 | Φ125/500/25 | Φ125/400/25 | Φ125/400/25 | Φ125/400/25 | Φ125/400/25 | Φ125/600/35 | Φ125/400/25 | Φ125/600/35 | Φ125/600/35 | Φ125/600/35 | Φ125/600/35 |
| Макс. размер инструмента (соседняя ячейка пуста) | mm | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 |
| Время смены инструмента T-T | s | 3.8 | 3.8 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 4.75 | 10 | 4.75 | 10 | 10 | 10 | 10 |
| Сверление (нормализованная углеродистая сталь) | mm | Φ35 | Φ35 | Φ55 | Φ55 | Φ55 | Φ55 | Φ55 | Φ55 | Φ60 | Φ70 | Φ60 | Φ70 | Φ70 | Φ70 | Φ70 |
| Нарезание резьбы (нормализованная углеродистая сталь) | mm | M24 | M24 | M45 | M45 | M45 | M45 | M45 | M45 | M48 | M50 | M48 | M50 | M50 | M50 | M50 |
| Фрезерование (нормализованная углеродистая сталь) | cm3/min | 250 | 250 | 600 | 600 | 600 | 600 | 600 | 600 | 900 | 1000 | 900 | 1000 | 1000 | 1000 | 1000 |
| Система ЧПУ | - | NEWAY FANUC [SIEMENS] | ||||||||||||||
| Транспортер стружки | - | Z/X Axis with Double Sprial + Side-way Chain Type Chip Conveyor | Z Axis with Double Sprial + X Axis Double Chain Type Chip Conveyor (Note: HM125TBS/TBD Boring Shaft Φ110) | |||||||||||||
| Масса станка | kg | 10000[11000] | 13000 | 16000 | 18000 | 19000 | 20000 | 22000 | 22000 | 21000 | 33000 | 23000 | 34000 | 35000 | 35000 | 36000 |
