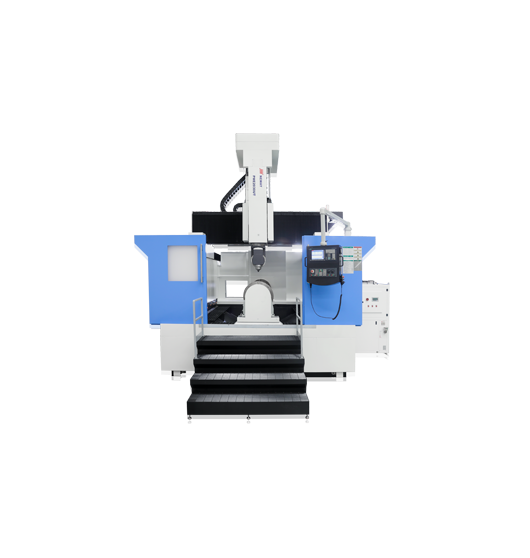

PME2030U
Принять тип моста, подвижную балку, фиксированный рабочий стол.
цельная конструкция, вся подъемная конструкция
В основном используется при обработке деталей из алюминиевых сплавов.
Особенности продукта
Технические параметры
| Параметр | Ед. изм. | PME2030V | PME2030VD | PME2030U | PME2030UT |
| Ширина стола | mm | 2000 | 2000 | 2000 | 2000 |
| Длина стола | mm | 3000 | 3000 | 3000 | 3000 |
| Нагрузка на стол | kg/m2 | 5000 | 5000 | 5000 | - |
| Поворотный стол | mm | - | - | - | 630 |
| Нагрузка на поворотный стол | kg | - | - | - | 1500 |
| Ход (оси X/Y/Z) | mm | 3000/2000/700 | 3000/(1380/1380)/700 | 3000/2000/1000 | 6200/2000/1000 |
| Расстояние от торца шпинделя до стола | mm | 50-750 | 50-750 | 200-1200 | - |
| Расстояние от торца шпинделя до центра поворотного стола | mm | - | - | - | -0.17647059 |
| Пролёт между колоннами | mm | 2300 | 2300 | 2400 | 2400 |
| Размер хвостовика инструмента | - | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 |
| Скорость шпинделя | r/min | 18000 | 18000 | 18000 | 18000 |
| Макс. выходной крутящий момент | N.m | 28.5/33.9 | 28.5/33.9 | 35/42 | 35/42 |
| Мощность двигателя шпинделя | kw | 18.5/22 | 18.5/22 | 20/23.5 | 20/23.5 |
| Шаг индексации осей A/C | mm | - | - | ±105/±180 | ±105/±180 |
| Точность позиционирования осей A/C | m/min | - | - | 15 | 15 |
| Скорость быстрого хода осей X/Y/Z | - | 60/60/48 | 60/60/30 | 60/60/48 | 60/60/48 |
| Позиция инструмента | 16（24） | 16（24） | 40 | 40 | |
| Макс. диаметр/длина/масса инструмента | mm/mm/kg | φ80/300/8 | φ80/300/8 | φ80/400/8 | φ80/400/8 |
| Макс. диаметр инструмента (соседняя ячейка пуста) | mm | φ150 | φ150 | φ150 | φ150 |
| Система ЧПУ | - | FANUC 0i-MF[SIEMENS] | SIEMENS 828D | ||
| Масса станка | kg | 14000 | 16000 | 22000 | 30000 |
