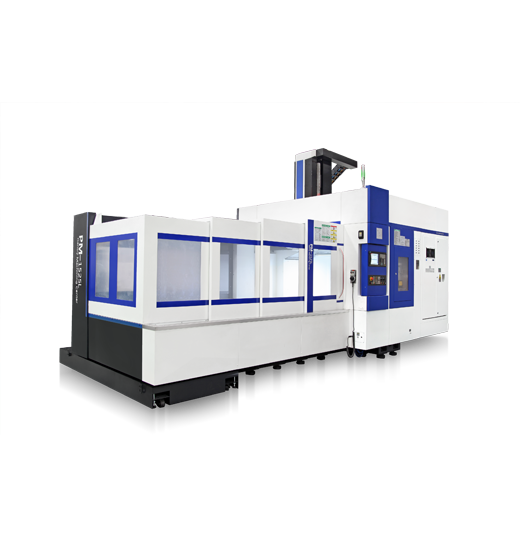

PM1525L
Мостовая балка использует антидеформационную обработку коронки
Шарико-винтовые пары предварительно натянуты для устранения люфта.
Механический прямой привод spindle
Особенности продукта
Технические параметры
| Параметр | Ед. изм. | PM0813L | PM1320L | PM1330L | PM1525L | PM2030L | PM2040L | PM2060L | |
| Ширина стола | mm | 1300 | 1500 | 2000 | |||||
| Длина стола | mm | 900 | 2100 | 3100 | 2600 | 3000 | 4000 | 6000 | |
| Нагрузка на стол | kg | 1500 | 3500 | 8000 | 8000 | 14000 | 18000 | 24000 | |
| Ход стола (ось X) | mm | 800 | 2200 | 3200 | 2700 | 3200 | 4200 | 6200 | |
| Ход каретки (ось Y) | mm | 1300 | 1500 | 1700 | 2700 | ||||
| Ход салазок (ось Z) | mm | 700 | 700 | 1000 | |||||
| Расстояние от торца шпинделя до стола | mm | 350～1050 | 350～1050 | 180～1180 | |||||
| Пролёт между колоннами | mm | 1400 | 1600 | 1800 | 2800 | ||||
| Размер хвостовика инструмента | - | BT40 | BT40 | BT50 | |||||
| Скорость шпинделя | r/min | 15000 | 15000 | 100～10000 | |||||
| Макс. выходной крутящий момент | N.m | 34/46 | 34/46 | 140/165 | |||||
| Мощность двигателя шпинделя | kW | 11.7/15.8 | 11.7/15.8 | 22/26 | |||||
| Сечение салазок | mm | 350×350 | 350×350 | 450×400 | |||||
| Скорость быстрого хода осей X/Y/Z | m/min | 24/24/24 | 18/24/24 | 18/24/24 | 15/15/15 | 15/15/15 | 12/15/15 | ||
| Позиция инструмента | - | [24/32] | [24/32] | [24/32/40/60] | |||||
| Макс. диаметр/длина/масса инструмента | mm/mm/kg | φ80/250/8 | φ80/250/8 | Φ105/350/15 | |||||
| Макс. диаметр инструмента (соседняя ячейка пуста) | mm | Φ150 | Φ150 | Φ200 | |||||
| Система ЧПУ | - | SIEMENS 828D [NEWAY FANUC] | NEWAY FANUC[SIEMENS] | ||||||
| Масса станка | kg | 12000 | 16000 | 18000 | 18000 | 33000 | 37000 | 45000 | |
