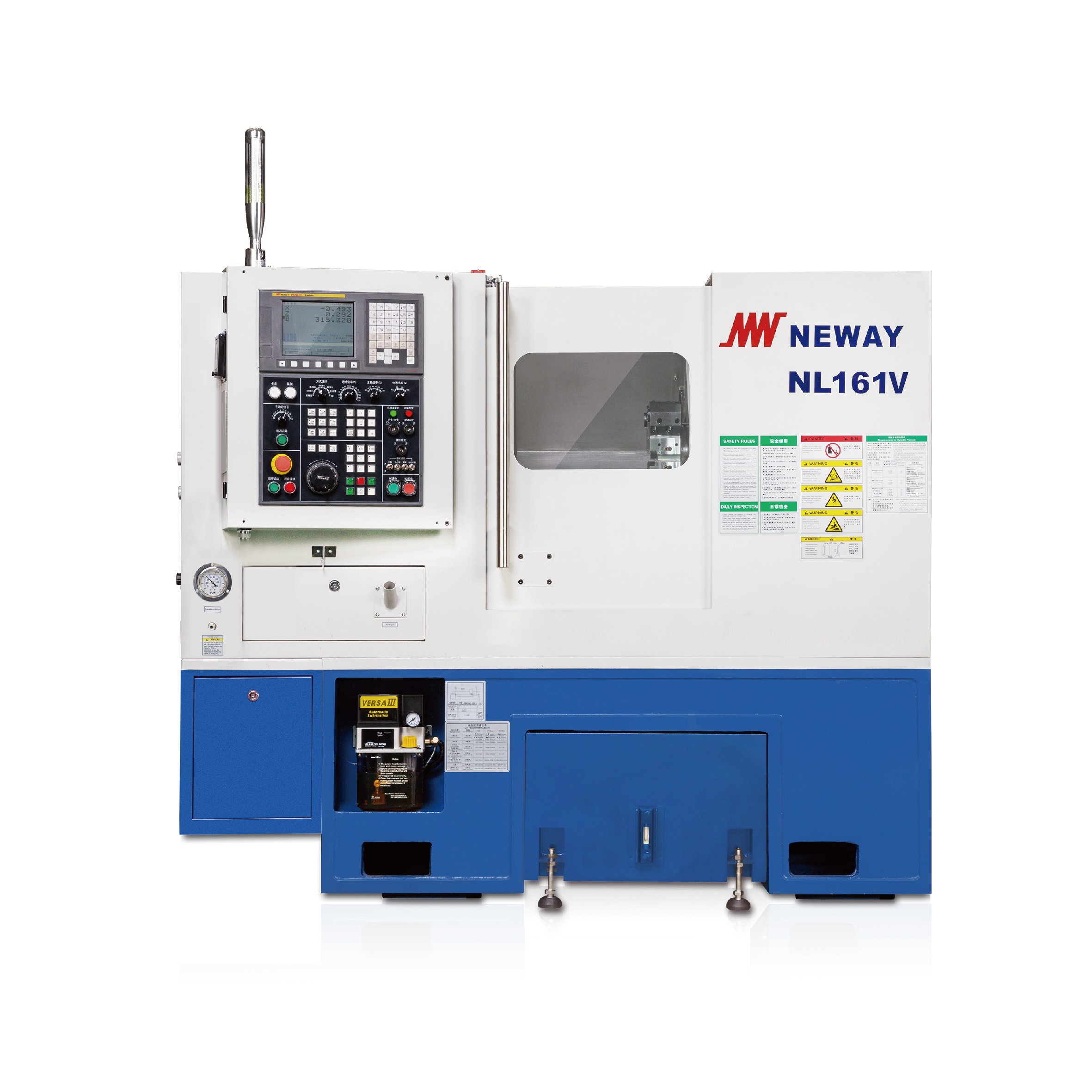

NL161V
Общая наклонная конструкция
Винтовая предварительно растянутая конструкция
Высокоточная линейная направляющая качения
Built-in Spindle
Особенности продукта
Технические параметры

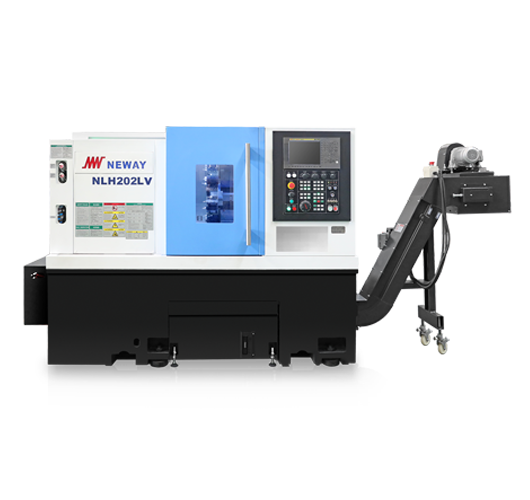

| Параметр | Ед. изм. | NL161V | NLH202LV | |
| Макс. диаметр над станиной | mm | Φ500 | Φ550 | |
| Макс. диаметр над суппортом | mm | Φ300 | Φ280 | |
| Макс. диаметр обработки | mm | Φ320 | Φ300 | |
| Макс. длина обработки | mm | 320 | 560 | |
| Макс. диаметр прутка | mm | Φ44 | Φ51 | |
| Скорость шпинделя | rpm | 6000 | 4600 | |
| Тип конца шпинделя | ISO | A2-5 | A2-6 | |
| Отверстие шпинделя | mm | Φ56 | Φ61 | |
| Мощность двигателя шпинделя | kW | 11.6/14.4 | 11/15 | |
| Гидравлический патрон | inch | Hollow6" | Solid8" [Hollow8"/Solid(Hollow)10"] | |
| Диаметр пиноли задней бабки | mm | / | Servo Tailstock | |
| Ход пиноли задней бабки | mm | / | 520 | |
| Конус задней бабки | Morse | / | 5#Live Center | |
| Ход X/Z | mm | 180/350 | 190/580 | |
| Быстрый ход X/Z | m/min | 30/30 | 30/30 | |
| Позиция инструмента | - | 8 | 12 | |
| Держатель наружного резца | mm | 25×25 | 25×25 | |
| Держатель расточного инструмента | mm | Φ40 | Φ40 | |
| Потребляемая мощность | kVA | 15 | 25 | |
| Габариты станка (Д×Ш×В) | mm | 1850×2250×1550 | 3490×1590×1690 | |
| Масса станка | kg | 2600 | 3700 | |
| Транспортер стружки | - | Rear-way | Right-Way [Rear-Way | |
