NL10015S
Предварительное натяжение всех шарико-винтовых пар
двухмоторная реечная трансмиссия
Трехходовая конструкция «Коробка-Утиный хвост-Коробка»

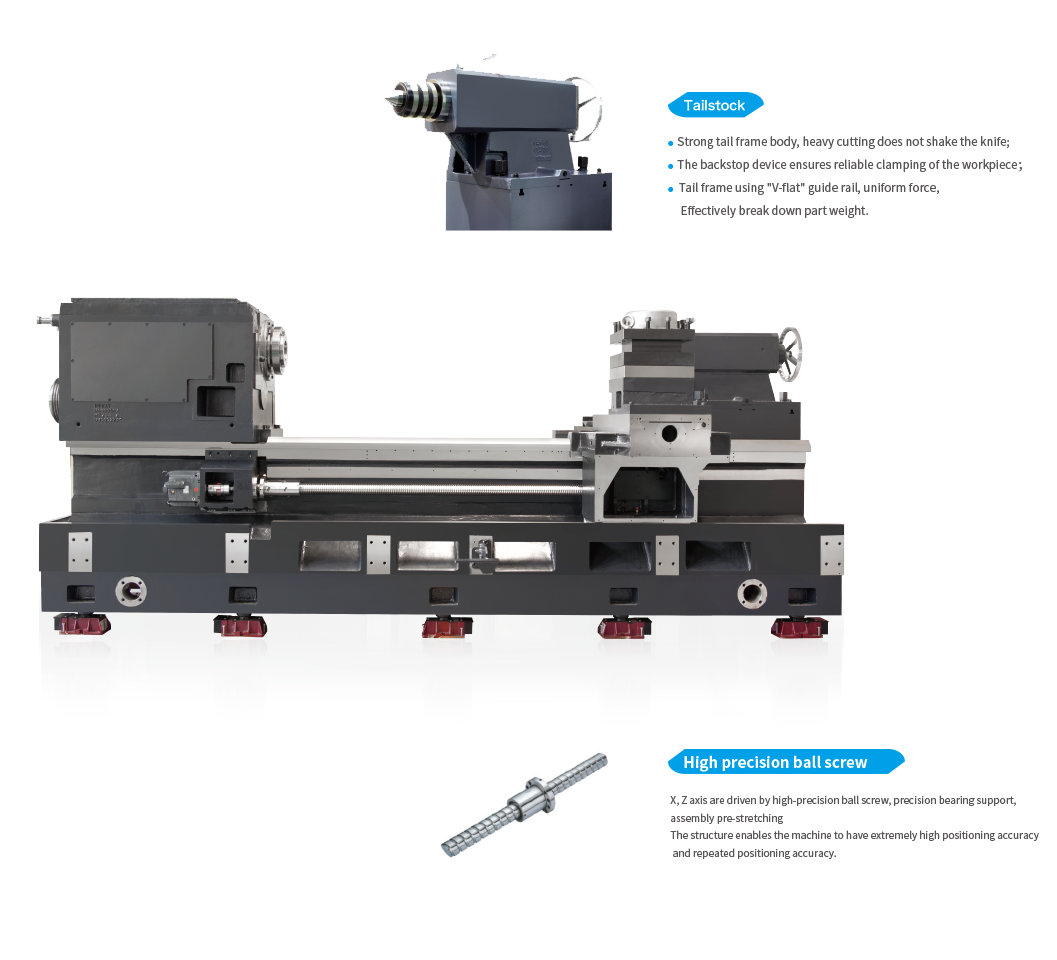

Особенности продукта
Технические параметры
| Параметр | Ед. изм. | NL8515SL | NL8530SL | NL10015SL | NL10030SL | NL8515S | NL8530S | NL8550S | NL10015P | NL10030P | NL10015S/H | NL10030S/H | NL10050S/H |
| Макс. диаметр над станиной | mm | Φ850 | Φ850 | Φ1000 | Φ1000 | Φ850 | Φ850 | Φ850 | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1000 |
| Макс. диаметр над суппортом | mm | Φ510 | Φ510 | Φ680 | Φ680 | Φ500 | Φ500 | Φ500 | Φ650 | Φ650 | Φ700 | Φ700 | Φ700 |
| Макс. диаметр обработки | mm | Φ800 | Φ800 | Φ1000 | Φ1000 | Φ850 | Φ850 | Φ850 | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1000 |
| Макс. длина обработки | mm | 1500 | 3000 | 1500 | 3000 | 1500 | 3000 | 5000 | 1500 | 3000 | 1500 | 3000 | 5000 |
| Макс. масса заготовки | kg | 4000 | 4000 | 4000 | 4000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Мощность двигателя шпинделя | kW | 18.5/22 | 18.5/22 | 18.5/22 | 18.5/22 | 15/18.5 | 15/18.5 | 15/18.5 | 22 | 22 | 22/25 | 22/25 | 22/25 |
| Макс. скорость шпинделя | rpm | 800 | 800 | 800 | 800 | 630 | 630 | 630 | 600 | 600 | 500 | 500 | 500 |
| Торец шпинделя | ISO | A2-11 | A2-11 | A2-11 | A2-11 | A2-11 | A2-11 | A2-11 | A2-15 | A2-15 | A2-11/A2-15 | A2-11/A2-15 | A2-11/A2-15 |
| Отверстие шпинделя | mm | Φ100 | Φ100 | Φ100 | Φ100 | Φ100 | Φ100 | Φ100 | Φ130 | Φ130 | Φ100/Φ130 | Φ100/Φ130 | Φ100/Φ130 |
| Крутящий момент шпинделя | N·m | 3533 | 3533 | 3533 | 3533 | 4343 | 4343 | 4343 | 5250 | 5250 | 6370 | 6370 | 6370 |
| Ручной 4-кулачковый патрон | mm | Φ500 | Φ500 | Φ800 | Φ800 | Φ800 | Φ800 | Φ800 | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1000 |
| Позиция инструмента | - | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Размер хвостовика токарного инструмента | mm | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | 40×40 | 40×40 | 50×50 | 50×50 | 50×50 |
| Диаметр пиноли задней бабки | mm | Φ125 | Φ125 | Φ125 | Φ125 | Φ160 | Φ160 | Φ160 | Φ160 | Φ160 | Φ160 | Φ160 | Φ160 |
| Ход пиноли задней бабки | mm | 250 | 250 | 250 | 250 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Конус пиноли задней бабки | Mose | 6# | 6# | 6# | 6# | 6# | 6# | 6# | 6# | 6# | 6# | 6# | 6# |
| Система ЧПУ | - | SIEMENS[NEWAY FANUC] | SIEMENS [NEWAY FANUC] | GSK980TDi | SIEMENS [NEWAY FANUC] | ||||||||
| Транспортер стружки | - | Rear chip tray | Rear chip tray | Rear chip tray | Rear chip tray | Double chip collecting plate | Double chip collecting plate | Double chip collecting plate | |||||
| Масса станка | kg | 6300 | 7500 | 6800 | 8000 | 11000 | 13000 | 16000 | 8925 | 10420 | 12500 | 14500 | 17500 |
