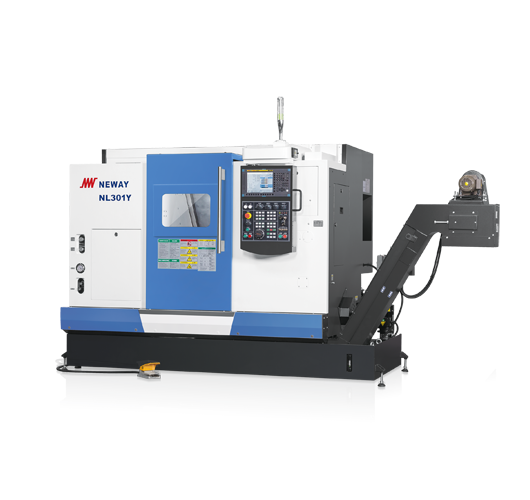

NL301Y
Общая наклонная конструкция
Винтовая предварительно растянутая конструкция
Высокоточная линейная направляющая качения
С Y-Axis
Особенности продукта
Роликовые направляющие горизонтального токарного станка с ЧПУ с осью Y-Axis
Технические параметры

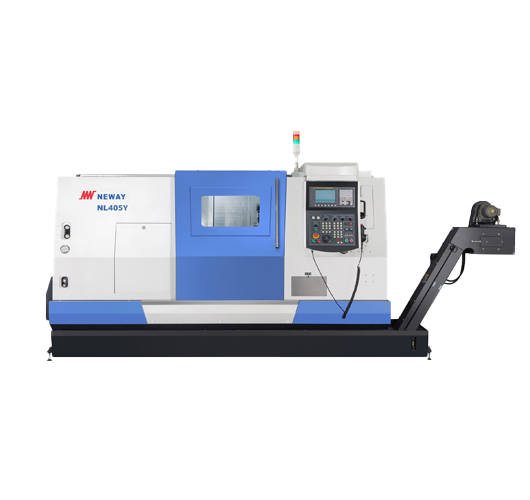

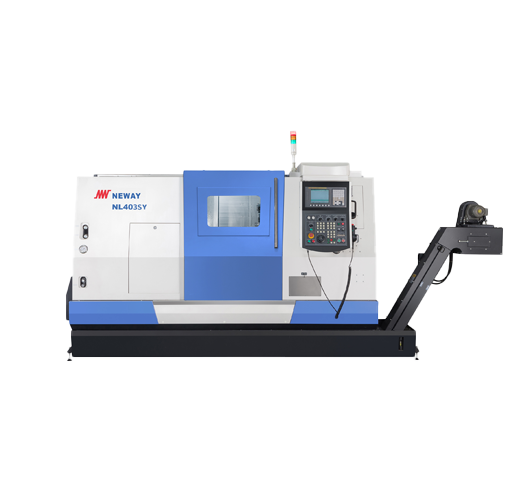

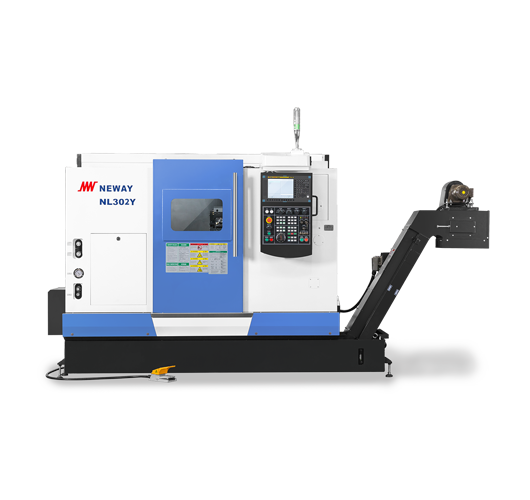

| Параметр | Ед. изм. | NL301Y | NL302Y | NL403Y | NL403SY | NL405Y |
| Макс. диаметр над станиной/суппортом | mm | Φ620/Φ410 | Φ620/Φ410 | Φ660/Φ480 | Φ480(over saddle) | Φ660/Φ480 |
| Макс. диаметр обработки | mm | Φ300 | Φ300 | Φ400 | Φ300 | Φ400 |
| Макс. длина обработки | mm | 300 | 550 | 700 | 600 | 1180 |
| Отверстие шпинделя | mm | Φ56 | Φ56 | Φ86 | Φ86 | Φ86 |
| Макс. диаметр прутка | mm | Φ44 | Φ44 | Φ74 | Φ74 | Φ74 |
| Ход X/Z/Y | mm | 210/400/±52.5 | 210/600(Z1)/550(Z2)/±52.5 | 280/800/±50 | 220/700/±50 | 280/1280/±50 |
| Мощность двигателя шпинделя | kW | 11/15 | 11/15 | 15/18.5 | 15/18.5(Main) 5.5/7.5(Sub) | 15/18.5 |
| Тип конца шпинделя | - | A2-6 | A2-6 | A2-8 | A2-8(Main) A2-5(Sub) | A2-8 |
| Скорость шпинделя | r/min | 30-6000 | 30-6000 | 30~3500 | 30-3500(Main) 30-5000(SUb) | 30~3500 |
| Патрон | inch | 6 Hollow | 6 Hollow | 10 Solid | 10 Solid(Main) 6 Solid(Sub) | 10 Solid |
| Гидроцилиндр | - | Solid | Solid | Solid | Solid | Solid |
| Диаметр/ход пиноли задней бабки | mm | / | Servo Tailstock | Φ100/100 | / | Φ100/100 |
| Конус задней бабки | Morse | / | 4# | 5# | / | 5# |
| Быстрый ход X/Z | m/min | 30/30 | 30/30/10(Z2) | 24/30 | 24/30(Z) 12(Zb) | 24/30 |
| Быстрый ход Y | m/min | 10 | 10 | 10 | 10 | 10 |
| Позиция инструмента | - | 12 (BMT55) | 12 (BMT55) | 12 (BMT55) | 12 (BMT55) | 12 (BMT55) |
| Макс. скорость приводного инструмента | r/min | 4000 | 4000 | 4000 | 4000 | 4000 |
| Хвостовик инструмента | mm | Φ55 | Φ55 | Φ55 | Φ55 | Φ55 |
| Держатель токарного инструмента | mm | 25´25 | 25´25 | 25´25 | 25x25 | 25´25 |
| Держатель расточного инструмента | mm | Φ40 | Φ40 | Φ40 | Φ40 | Φ40 |
| Макс. диаметр сверления | mm | Φ14´0.15 | Φ14´0.15 | Φ14´0.16 | Φ140x16 | Φ14´0.16 |
| Макс. резьба нарезания | mm | M10*1.5/M24*1 | M10´1.5/M24´1 | M10´1.5/M24´1 | M10x1.5/M24x1 | M10´1.5/M24´1 |
| Макс. размер паза | mm | Φ16´12´40 | Φ16´12´40 | Φ16´12´40 | Φ16×12×40 | Φ16´12´40 |
| Потребляемая мощность | kVA | 35 | 35 | 35 | 50 | 35 |
| Габариты станка (Д×Ш×В) | mm | 3855*1970*1955 | 4105´1970´1955 | 4490(Right-Way chip conveyor included)×1880×1900 | 4490×1880×1900 | 5040(Right-Way chip conveyor included)×1880×1990 |
| Масса станка | kg | 3800 | 4200 | 4200 | 4500 | 4700 |
