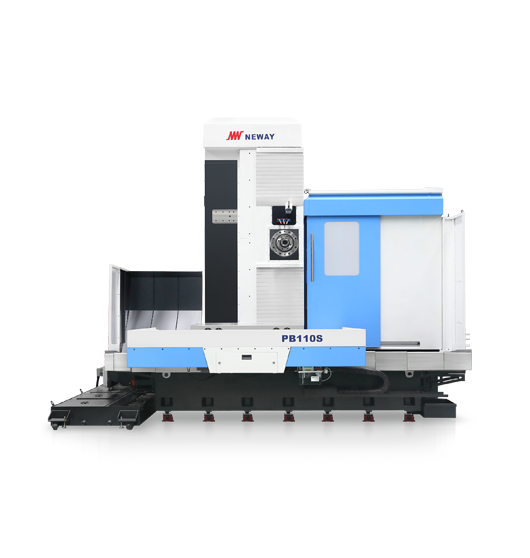

PB110S
Система вала высокоточного расточного станка
С редуктором как высокоскоростная резка, так и низкоскоростная с высоким крутящим моментом.
Подходит для фрезерования, растачивания, сверления, развертывания, нарезания резьбы, точения и т. д. больших деталей.
Особенности продукта
Технические параметры

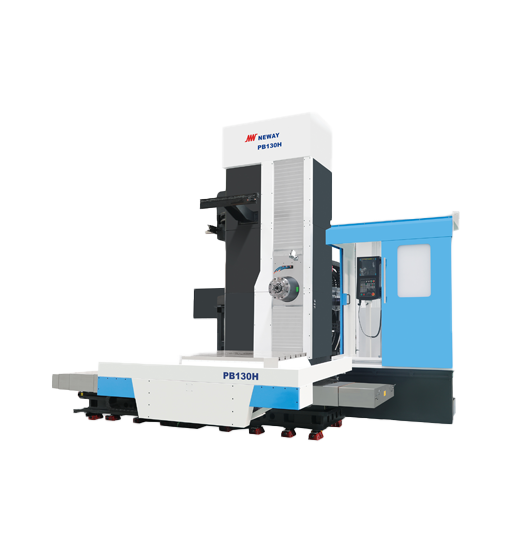

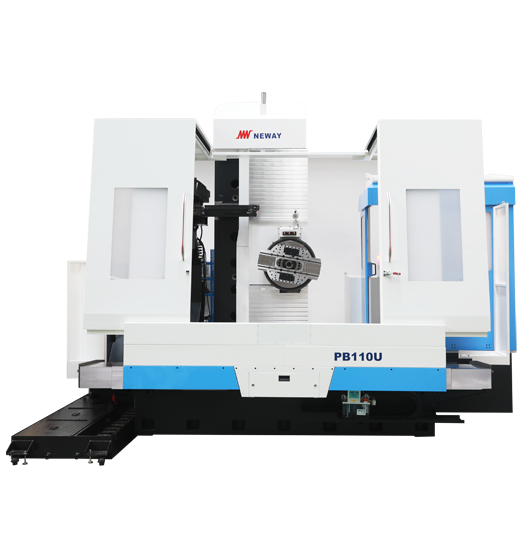

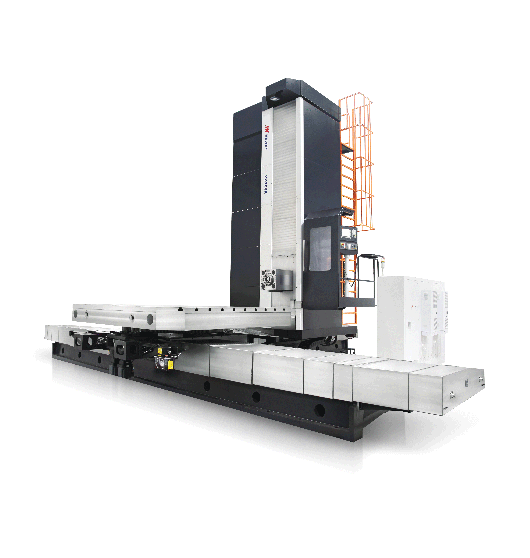

| Параметр | Ед. изм. | PB110S | PB110U | PB130S | PB130H | PB130R | PB130U | PB160S | PB160H | PB160R | PB160U |
| Размер стола | mm | 1250x1400 [1400x1600] | 1250x1400 [1400x1600] | 1800x2000 [2000x2500] | 1600×1800 [2000x2000][2000x2500] | 2000x2500 [2500×3000] | 1600×1800 [2000×2000][2000×2500] | 2000x2500 | 2000x2000 [2000x2500] | 2500x3000 [3000×3000][3000×4000] | 2000x2000 [2000x2500] |
| Макс. нагрузка на стол | kg | 5000[8000] | 5000[8000] | 20000[25000] | 15000 [25000] | 25000[40000] | 15000 [25000] | 25000 | 15000 [25000] | 40000 [60000] | 15000 [25000] |
| Ширина Т-образного паза стола | mm | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| Ход стола (ось X) | mm | 2000[2500] | 2000[2500] | 3000[4000] | 3000 [4000] | 3000 [4000] | 3000 [4000] | 3000[4000] | 3000 [4000] | 3000[4000][5000][6000] | 3000 [4000] |
| Ход шпиндельной бабки (ось Y) | mm | 1600[2000] | 1600 | 2200[3000] | 2000 [2500] | 3000 [4000] | 2000 [2500] | 2200[3000] | 2000 [2500][3000] | 3000 [4000] | 2000 [2500][3000] |
| Ход колонны (ось Z) | mm | 1400 | 1400 | 2000 | 1600 | 2000 | 1600 | 2000 | 1600 | 2000 | 1600 |
| Ход салазок (ось V) | mm | / | / | / | / | 1000 | / | / | / | 1000 | / |
| Ход расточного шпинделя (ось W) | mm | 600 | 600 | 800 | 800 | 800 | 800 | 900 | 900 | 800 | 900 |
| Радиальный ход ползуна торцовой головки (ось U) | mm | / | 200 (±100) | / | / | / | 300 (±150) | / | / | / | 300 (±150) |
| Диаметр расточного шпинделя | mm | Φ110 | Φ110 | Φ130 | Φ130 | Φ130 | Φ130 | Φ160 | Φ160 | Φ160 | Φ160 |
| Конус шпинделя | - | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 |
| Мощность двигателя шпинделя | kW | 15/18.5 | 15/18.5 | 30/37 | 22/30 | 31/37 | 22/30 | 37/45 | 30/37 [45/55] | 44/51 | 30/37 |
| Скорость шпинделя | rpm | 10～2500 | 10～1500 | 10～2500 | 10～2500 | 10～3000 | 10～1500 | 10～2000 | 10～2000 | 10～2500 | 10～1500 |
| Макс. крутящий момент фрезерного шпинделя | N.m | 1205/1487 | 1480/1826 | 2389/2946 | 2837/3868 | 2827/3374 | 2600/3120 | 2943/3579 | 2553/3063[3831/4597] | 3080/3696 | 2677/3302 |
| Макс. осевое усилие | N | 15000 | 15000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 |
| Диаметр торцовой головки | mm | / | φ670 | / | / | / | φ800 | / | / | / | φ800 |
| Скорость торцовой головки | rpm | / | 7-165 | / | / | / | 5～150 | / | / | / | 5～150 |
| Макс. крутящий момент торцовой головки | N.m | / | 2232 | / | / | / | 5000 | / | / | / | 5000 |
